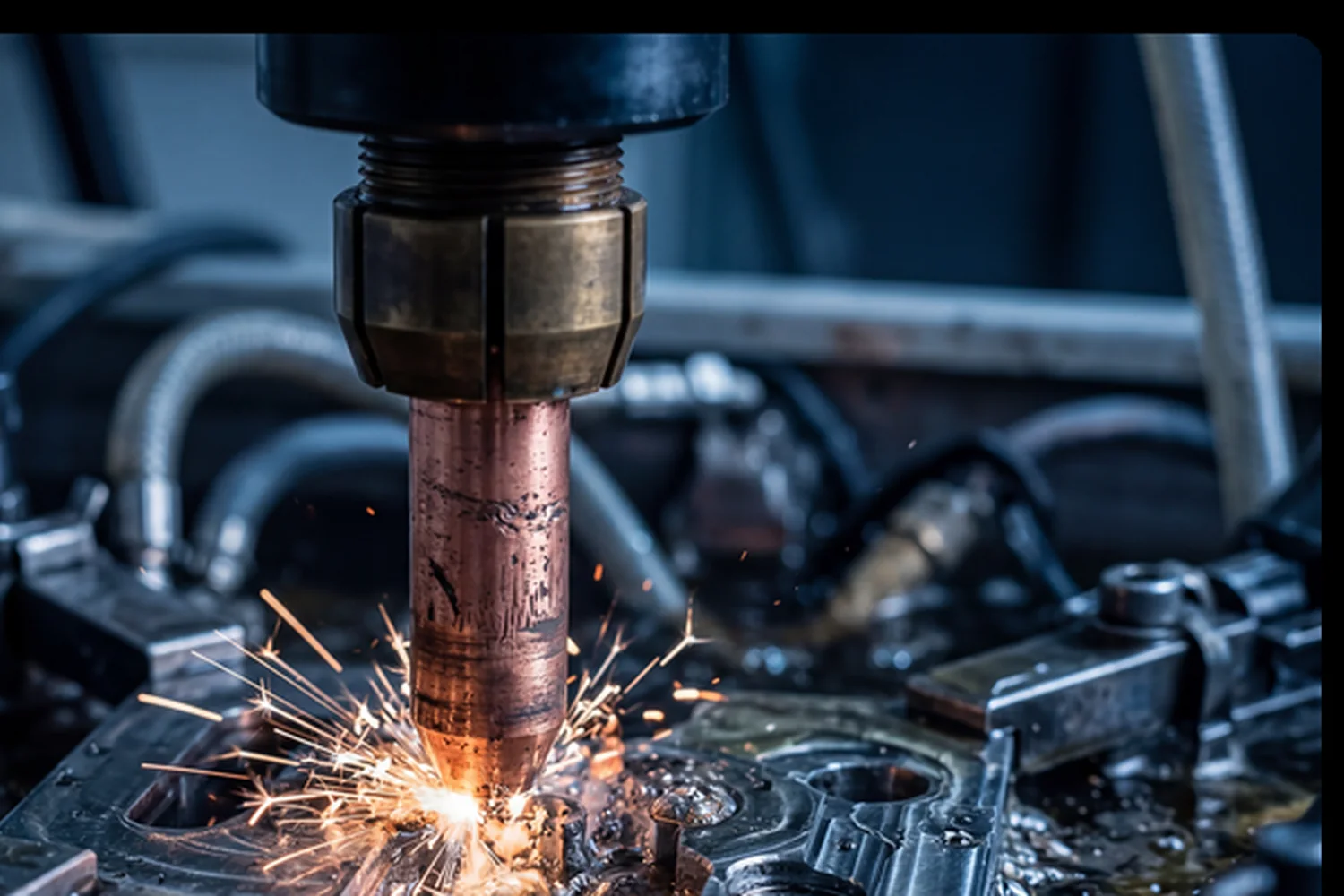

Elegir según la geometría de la característica

Comience por el acceso, la conductividad del material y la característica que dificulta el corte convencional.

Cortar perfiles detallados sin contacto de herramienta

La electroerosión por hilo puede servir para piezas conductoras cuando un perfil pasante es difícil de alcanzar con una fresa convencional.

Definir en el planoPerfil cerrado o abierto, espesor del material, referencias, estrategia de entrada y dimensiones críticas.

Enfoque de revisiónAcceso del hilo, posición de inicio, intención de esquinas, estado del material e inspección del perfil.

Pregunta útil para la cotización: ¿la geometría requerida es una característica pasante completa?

Revisar el acceso antes de ampliar la característica

Las características estrechas de material conductor pueden adecuarse al corte por hilo cuando el acceso de fresado o la rigidez de la herramienta se vuelven limitantes.

Definir en el planoAncho de ranura, profundidad o condición pasante, geometría final, espesor del material y notas de tolerancia.

Enfoque de revisiónTrayectoria de hilo disponible, radio interno, lavado, sujeción y relación de características.

Pregunta útil para la cotización: ¿puede el hilo entrar y salir de toda la trayectoria de corte?

Convertir la intención de esquina viva en un radio viable

La electroerosión por hilo puede reducir el radio de esquinas internas, pero el valor final sigue dependiendo del diámetro del hilo, la estrategia y el acabado esperado.

Definir en el planoEsquina funcional, radio máximo permitido, característica de acoplamiento y requisito de inspección.

Enfoque de revisiónDiámetro del hilo, estrategia de acabado, continuidad del perfil y si la esquina realmente controla la función.

Pregunta útil para la cotización: ¿cuál es el mayor radio interno que el diseño puede aceptar?

Cortar tras el tratamiento térmico según revisión del proyecto

La electroerosión elimina material conductor sin depender de los límites de dureza del corte convencional.

Definir en el planoGrado de material, estado de tratamiento térmico, registro de dureza, espesor y superficies protegidas.

Enfoque de revisiónConductividad, condición del material, sensibilidad a la capa refundida, secuencia e inspección dimensional.

Pregunta útil para la cotización: ¿la pieza ya está en su condición final de tratamiento térmico?

Reducir la fuerza mecánica de corte

Una ruta de corte sin contacto puede ayudar cuando una geometría delgada podría deformarse bajo la presión de una herramienta convencional.

Definir en el planoDimensiones de pared o nervio, superficies de soporte, relación de perfil y condición de borde aceptable.

Enfoque de revisiónSujeción, comportamiento térmico, secuencia de corte, liberación de la pieza e inspección posterior.

Pregunta útil para la cotización: ¿qué característica es más sensible a la fuerza de corte o a la tensión de liberación?

Evidencia de corte por hilo, no una promesa universal

Corte por hilo de baja velocidad Makino

El registro de equipos respalda la revisión de planos de piezas conductoras con perfiles pasantes detallados y relaciones estrechas entre características.

0.001 mmPrecisión de máquina documentada

2 equiposCantidad de equipos documentada

MakinoMarca de equipo documentada

EDM por hiloRuta verificada

La precisión de máquina no equivale a una tolerancia de pieza garantizada. Material, espesor, trayectoria del hilo, radio de esquina, acabado esperado y método de inspección determinan la ruta final.

Cuándo aporta valor el EDM por hilo

El proceso es más útil cuando el acceso a la característica, el material conductor o la fuerza de corte cambian la decisión de fabricación.

E-01

Perfiles pasantes detallados

Perfiles y recortes que requieren una trayectoria de hilo continua a través de material conductor.

E-02

Herramental e insertos de precisión

Insertos o placas definidos por plano donde importan las relaciones entre características internas.

E-03

Características conductoras delicadas

Secciones delgadas o geometrías finas que se benefician de una ruta de eliminación de material de baja fuerza.

Del perfil CAD a la característica inspeccionada

La planificación de EDM por hilo es una secuencia de decisiones sobre acceso, material, trayectoria, superficie y verificación.

Revisar la geometría

Confirmar una trayectoria pasante, intención de esquinas, espesor y relaciones de referencia críticas.

Confirmar el estado del material

Comprobar conductividad, grado, tratamiento térmico y superficies que deben protegerse.

Planificar el corte

Definir estrategia de inicio, trayectoria del hilo, sujeción, estrategia de pasadas y secuencia de liberación.

Inspeccionar el perfil

Verificar dimensiones acordadas, condición de bordes y relación con características mecanizadas previamente.

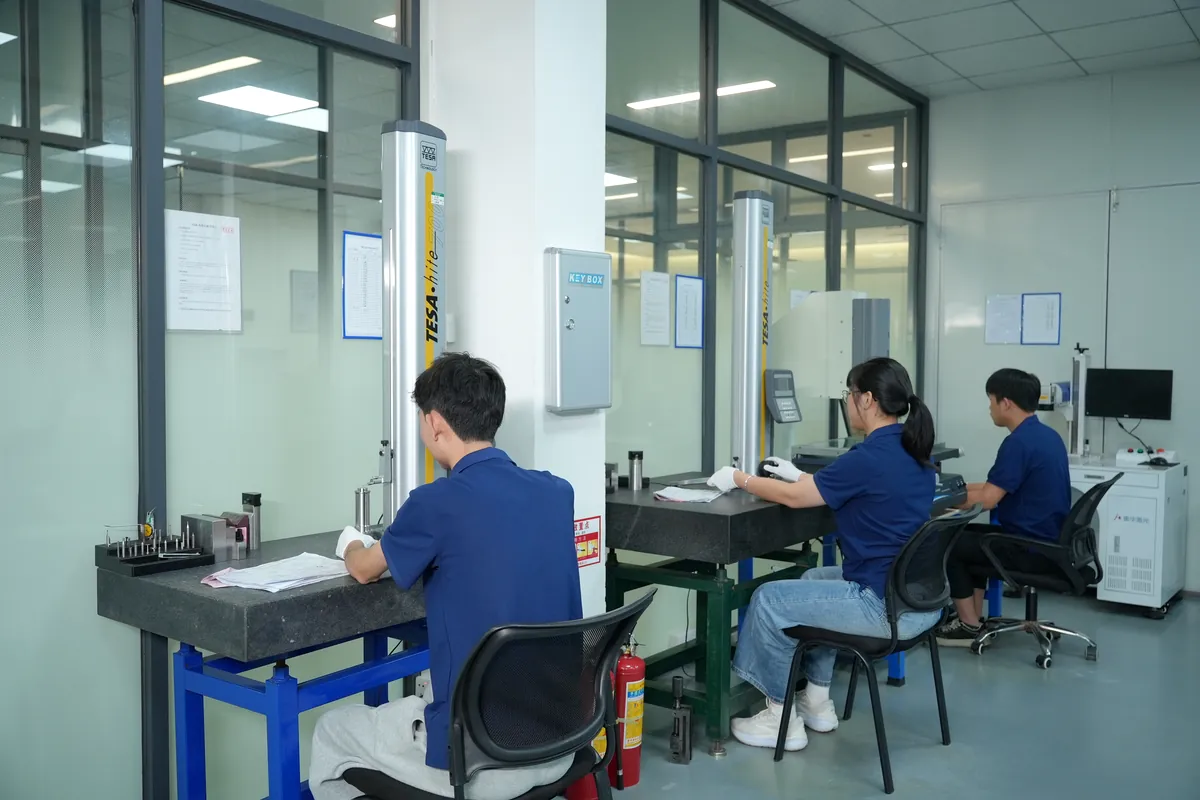

La inspección sigue la característica

La planificación de calidad EDM se centra en el perfil y en su relación con el resto del componente mecanizado.

Perfil y posiciónCritical dimensions are tied back to the drawing's functional datum scheme.

Condición de esquinas y bordesLa intención de radio interno y las expectativas de borde se analizan antes del corte.

Sensibilidad de superficie y materialEl acabado esperado y cualquier preocupación sobre la capa refundida se revisan según la aplicación.

Preparar una solicitud de presupuesto de EDM por hilo

Proporcione al ingeniero suficiente información para confirmar acceso, adecuación del material e intención de la característica.

Plano PDF con referencias
Perfil DXF o DWG cuando esté disponible
Modelo STEP cuando esté disponible
Grado de material conductor
Condición de tratamiento térmico
Espesor de material o pieza
Intención de radio interno mínimo
Notas de acabado e inspección

Envíe el requisito con contexto

Comparta el paquete de planos e identifique la característica que controla el ajuste, la función, la inspección o la entrega.

Iniciar una solicitud de presupuesto
